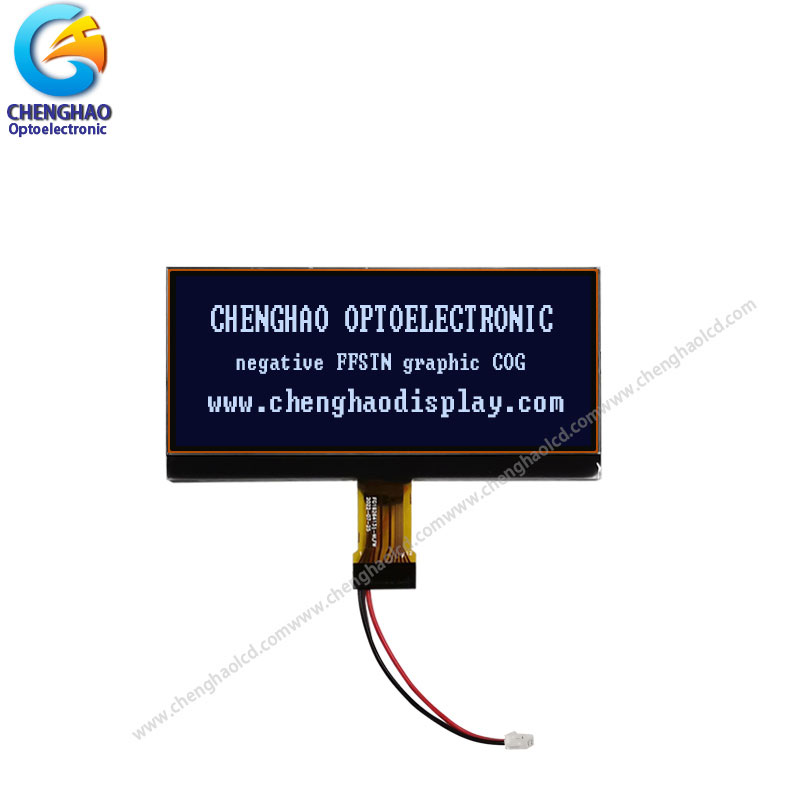

Το Chenghao Optoelectronics CH19264131-WLFW είναι μια μονάδα LCD μονόχρωμη οδοντωτή ράβδος 192x64 dot matrix με διάταξη οπίσθιου φωτισμού. Το συνολικό μέγεθος της μονάδας είναι 88,0*43,0*5,0 mm. η αποτελεσματική περιοχή είναι 80,62*60,06 mm και η κατεύθυνση θέασης είναι 12:00 ώρα. Ενσωματωμένος ελεγκτής IC ST7525, υποστηρίζει διασύνδεση SPI. Το εύρος λογικής τροφοδοσίας της υποδοχής LCD είναι 3,0V-3,3V. Η θερμοκρασία λειτουργίας είναι μεταξύ -20°C και 70°C. Η θερμοκρασία αποθήκευσης είναι -30°C έως 80°C. Μη διστάσετε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες.
# graphic LCD #
Παράμετρος Chenghao Optoelectronic 192x64 Mono LCD (Προδιαγραφές)
Μοντέλο Μονάδας |
CH19264131-WLFW |
ΜΟΝΑΔΑ |
Δομή |
COG FPC |
-- |
Dot Matrix / Ανάλυση |
192*64 |
|
Κατεύθυνση προβολής |
12:00 |
Ωρα |
Διάσταση περιγράμματος |
88,0x43,0x5,0 |
mm |
Περιοχή προβολής |
84,62x34,06 |
|
Ενεργή περιοχή |
80,62x60,06 |
mm |
Τύπος οπίσθιου φωτισμού |
5 τμχ λευκό Led |
-- |
IC |
ST7525 |
-- |
Διεπαφή |
SPI |
-- |
Τύπος |
Γραφική μονάδα LCD |
-- |
Λειτουργία και εφαρμογή Chenghao Optoelectronic 192*64 Mono LCD
Η CHenghao Optoelectronic CH19264131-WLFW είναι μια μονόχρωμη οθόνη LCD μικρού μεγέθους με χαμηλή κατανάλωση ενέργειας και υψηλή απόδοση κόστους, η οποία χρησιμοποιείται ευρέως σε βιομηχανικό εξοπλισμό, ιατρικό εξοπλισμό, εργαλεία εργαστηρίου και οικιακές συσκευές.
Λεπτομέρειες Chenghao Optoelectronic 192*64 Mono LCD
Όνομα προϊόντος 19264 mono lcd
Δομή: COG FPC
Λειτουργία εμφάνισης FFSTN / Αρνητική / Μεταδοτική
Κατάσταση οδηγού: 1/64 καθήκον, 1/9 προκατάληψη; VDD=3,3V,VLCD=10,0V
Dot Matrix / Ανάλυσηï¼192x64
Κατεύθυνση προβολής: 12:00 ώρα
Διάσταση μονάδαςï¼88,0x43,0x5,0 mm
Περιοχή προβολής 84,62x34,06 mm
Ενεργή περιοχή 80,62x60,06 mm
Μέγεθος κουκκίδας / pixelï¼0,4x0,45 mm
Τύπος οπίσθιου φωτισμούï¼5 τμχ Λευκό Led
Πρόγραμμα οδήγησης ICï¼ST7525
Διεπαφήï¼ SPI
Υποδοχή LCD: FPC
Αριθμός pin FPC: 12 pin
Τύπος Γραφική οθόνη LCD
Θερμοκρασία λειτουργίας: -20~70
Θερμοκρασία αποθήκευσης: -30~80
